結構&材質

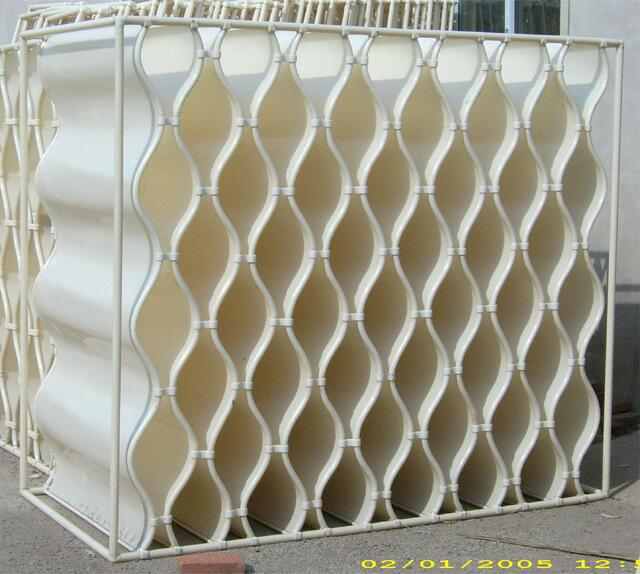

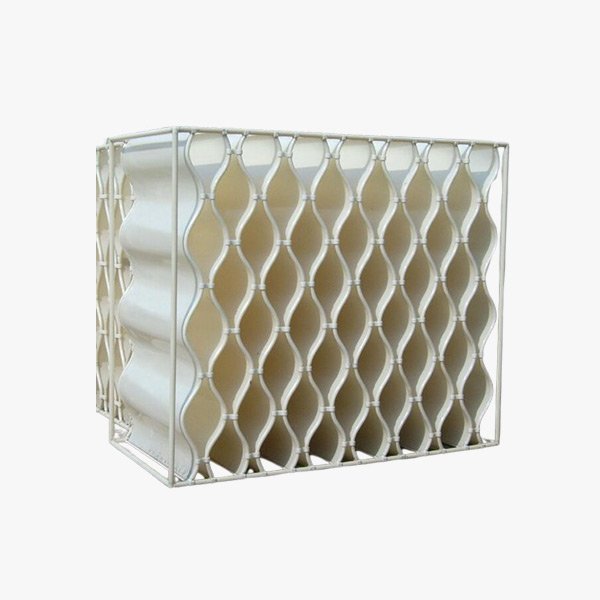

將波形板波谷、波峰對稱地焊、粘在管材或板材上，構成多個縮頸和擴大腔，組成單元箱體。縮頸處流速較大，水流進入擴大腔后，形成渦流區，每個擴大腔便成一個由渦流造成的“水力攪拌器”，使水中磯花顆粒發生充分有效的碰撞吸附、結大，便于沉淀。單元箱體為全塑制品，材質采用ABS或PVC。

主要技術參數

波形板反應器波高100mm，波長500mm，縮頸寬度30-60mm。

整個反應段分為三室，每室沿水流方向的反應器長度為7000-9000mm，每室可分為4-6折。

各反應室的參數相關關系為：U1=2U2=4U3,………1t1=1/2t2=1/4t3………2式中。

U1、U2、U3及t1、t2、t3分別為一、二、三反應室的斷面平均流速和在波形板反應器中的凈停留時間。

反應池基本數據

a 、三個反應室的平均流速比為：U1:U2:U3=0.20:0.10：0.05m/s。

b 、三個反應室的速度梯度G值分別為：G1=200S1、G2：=60S1，G3=20S1左右。

c 、總停留時間一般為5-7分鐘，可根據原水質選定。

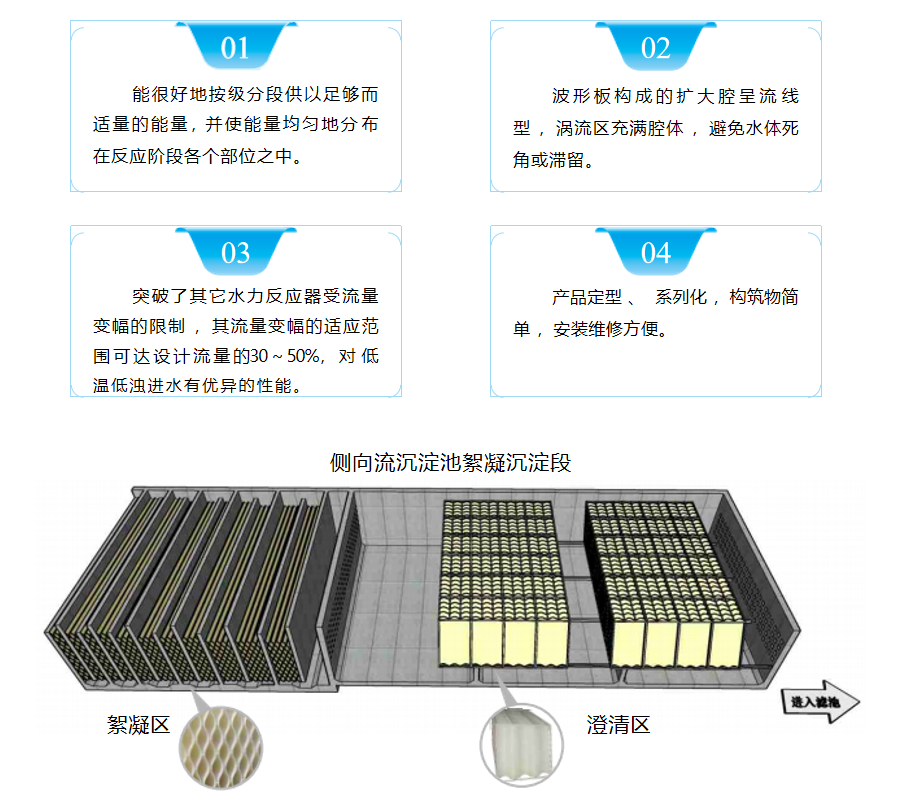

特點
